Série Serie 3250X33

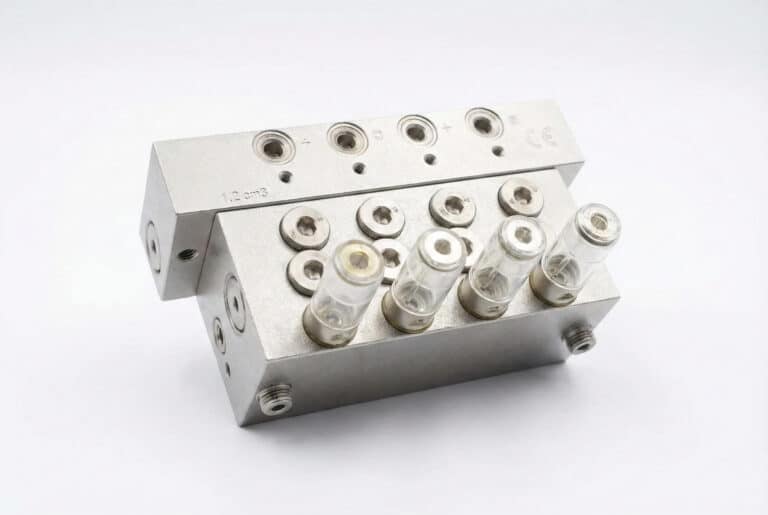

Bloque mezclador aire aceite dosificador 1.2 cm3
Serie 3250X33
Aplicaciones
- Instalaciones en acerías y todo tipo de industria se puede usar este tipo de productos con altas garantías de un engrase adecuado.
- Rodamientos, retenes…
Características
- Altas prestaciones
- Lubricación mediante aire aceite
- Cuerpo robusto en EN 10087-11SMnPb30
- Provisto de válvulas de retención
- Bloque compacto
- Consumo reducido de lubricante
Descripción
El engrase adecuado cuando hay varios puntos de lubricación es este bloque usado junto con nuestro dosificador ref. 3236X33.
Se trata del bloque donde se realizan las funciones principales para la lubricación, en este bloque entra el aire, se mezcla con el aceite y se efectúa la salida hacia el punto de engrase.
Instalación
La instalación de este equipo debe de realizarse lo más cercana posible al punto de engrase y en lugar de fácil accesibilidad para un mantenimiento óptimo.
Diseño y principio de operación
La alternancia en la presurización de las líneas (Línea 1 – Línea 2), alimentan el dosificador desplazándolo, dosificando de esta manera el aceite o grasa contenido en la cámara opuesta. Las cantidades de aceite dosificadas entran directamente a la placa de aire 3250X33, la cual está conectada a la línea de aire comprimido. Las gotas de aceite son atomizadas debido a la acción del aire comprimido resultando partículas en suspensión, finalmente el flujo de aire transporta el aire hasta la salida del bloque.
Tanto el aire como el aceite pasan por unas válvulas de retención internas e independientes que garantizan el correcto funcionamiento de éste
Spécifications
| Nº. de salidas | De 1 a 4 |
| Caudal de salida por embolo | 1.2 cm³ |
| Presión mínima de trabajo | 10 bar |
| Presión máxima de trabajo | 250 bar |
| Conexión de salida | 1/8 ” bsp |
| Conexión de entrada de aire | 1/4 ” bsp |
| Calidades | Cincado ISO 2081 – Fe/Zn12/A |
Informations sur la commande
| Nº salidas Peso
|
Referencia
Placa de aire |
Referencia
Dosificador |
| 1 2,10 kg | 3250133 | 3236133M |
| 2 3,06 kg | 3250233 | 3236233M |
| 3 4,02 kg | 3250333 | 3236333M |
| 4 4,98 kg | 3250433 | 3236433M |
Accessoires
| Especificaciones | Referencia |
| Dosificador 1.2 cm³ | 3236X33 |
